聚华桥梁结构在线健康监测解决方案(光纤光栅传感器方案)
  • 作者:聚华信息官
  • 发表时间:2019-08-12 14:45
  • 来源:聚华光纤传感实验室

概述
聚华科技桥梁健康监控信息系统集自动化数据采集、智能数学模型分析和互联网技术与一体的物联网智能化系统。该系统基于监测仪器、设备和数据传输等技术,对桥梁结构的工作状态、使用性能及整体行为进行实时监测,并对桥梁的安全健康状况和潜在危险性做出安全评估,根据系统采集的关键数据为桥梁在特殊气候、交通状况或桥梁运行中的严重异常状况触发预警信号,并根据监测结果制定维修决策,以保证大跨度桥梁在建造和服役期间全寿命的安全性。

聚华光电光纤光栅传感器桥梁结构监测


桥梁健康监控信息系统集自动化数据采集、智能数学模型分析和互联网技术与一体的物联网智能化系统。该系统基于监测仪器、设备和数据传输等技术,对桥梁结构的工作状态、使用性能及整体行为进行实时监测,并对桥梁的安全健康状况和潜在危险性做出安全评估,根据系统采集的关键数据为桥梁在特殊气候、交通状况或桥梁运行中的严重异常状况触发预警信号,并根据监测结果制定维修决策,以保证大跨度桥梁在建造和服役期间全寿命的安全性。

聚华桥梁监测系统图
聚华桥梁结构健康监测系统应用

监测项目
在桥梁安全监测自动化解决方案中,监测内容主要是针对桥梁的应力、应变、温度、沉降、位移、荷载、倾斜等物理量的监测。其安全监测内容主要为:
• 几何线形监测和施工测量,包括:拱肋线形监测、主梁线形监测、主梁挠度监测、轴线偏移测量、拱座变位测量
• 拱肋应力应变监测
• 钢箱梁应力、应变观测
• 系杆锚固端应力集中位置应力应变监测
• 系杆索力监测
• 温度监测,包括:控制截面温度值和施工过程中环境温度值
• 材料参数测试等
• 施工过程稳定性的监测
根据桥梁工程不同时期又分为施工过程监测和长期安全监测。

聚华桥梁监测测点布置图
桥梁结构监测测点布置

系统组成
聚华桥梁在线监测系统中,信息处理一般遵循三步流程。一是原始数据采集,这部分数据包括在线自动测量的数据,也包括人工巡查的各种信息数据,如日常巡查、定期检查、各种实验数据等等。二是在聚华云平台处理之后的状态安全评估,通过专业图表分析模块和报告编制功能模块形成专业、科学的状态评定,这部分也包括自动预警功能。三是根据状态评定结果启动应急处理或维修管理。

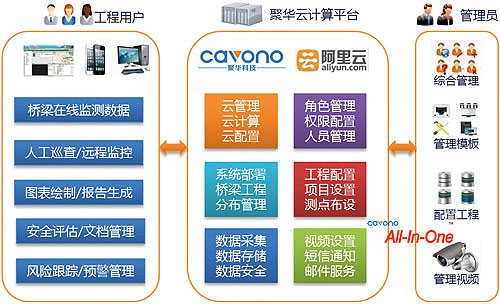

聚华桥梁监测系统组成图
聚华桥梁监测系统结构

聚华桥梁监测
聚华桥梁系统软件模块

系统特点
• 对桥梁工程施工期和运营期实时监控、实时数据采集、存储、处理
• 远程检查管理和控制
• 一站式结构无损监测系统与远程视频系统无缝集成
• 多样化数据自动采集和人工校正
• 通过可配置数学建模对结构数据进行智能化分析
• 自动生成各类报表、数据过程线和分布线等
• 对结构变化进行专业化安全评估和多级预警
• 系统设备故障修复和记录功能
• 自动编制生成专业化报告
• 对多级桥梁进行统一分布式管理
• 强大的用户界面、数据模型和报告模板自定义功能


关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
