概述
聚华尾矿库在线监测系统是利用现代电子、信息、通信及计算机技术,实现对尾矿库监测指标数据实时、自动、连续采集、传输、管理及分析的监测技术。系统实现了对坝体位移、浸润线、干滩、库水位、降雨量的自动监测和生产视频监视,并依托智能的软件分析系统,建立分析预警模型,实现与短信平台无缝结合,当发生异常时,自动发送短消息到矿方管理人员手机,及时提醒相关人员。系统由库区数据采集装置、库区信号接收及处理装置、库区机房及计算机管理系统、企业调度指挥中心、系统兼容接口五部分组成。
该系统通过对尾矿库安全关键技术指标的实时监测,可以及时、准确地传输尾矿库安全关键技术指标数据,为尾矿库安全监管人员、安全管理人员和尾矿工提供尾矿库安全关键技术信息,有效预防尾矿库事故的发生和确保人民群众的生命。
聚华边坡在线监测系统面向交通工程,以公路边坡监测项目为主,是桥隧坡一体化系统监测的重要组成,其监测项目分为四类:边坡本体稳定性监控、支护结构受力监测、环境监控和意外状况监控系统。
聚华结构健康与安全监控预警系统实现了对多点项目的集群式管控,能够分布式管理不同区域的测点布置,能对所有工段的数据进行统一采集、并行计算和差异化结构物理量分析。
聚华尾矿库安全生产健康监测系统应用
监测项目
在边坡安全监测自动化解决方案中,监测内容主要是针对应力、应变、温度、沉降、倾斜、位移等物理量进行监测。具体为:
• 坝体表面位移监测
• 内部位移监测
• 浸润线、渗流监测
• 水位监测
• 降雨量监测
• 干滩长度、坡度监测
• 视频监控

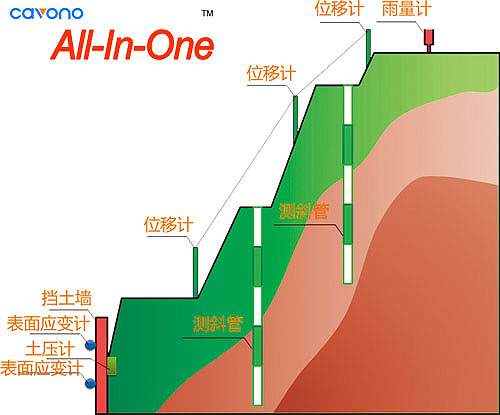

边坡结构监测测点布置示意图
系统组成
聚华边坡在线监测系统主要分为:边坡概况、结构管理、预警管理、文档管理和系统配置等几个子系统。
边坡概况:汇总工程日常的安全状况和信息通知,用户可简单了解工程的最新进展和安全状况。
结构管理:实现对边坡结构数据的实时监测、采集传输和安全评估,包括远程监测、健康评估、风险预报、风险跟踪等模块。系统能够实时对边坡工程结构的监测数据进行跟踪和查询等,对录入的历史数据可根据不同的查询条件进行查阅。远程监测查询的数据包括原始波长、频率及由公式换算后的数据。
预警管理:运营期的边坡工程重要结构健康监测是对风险预报中提及的典型断面进行风险动态管理与控制,即人工边坡检查。通常情况下,运营期的结构检查由运营管理单位领导,对边坡工程运营过程中是否存在结构风险,对辨识出风险源的发展状态、现场控制措施、风险控制效果等进行跟踪记录,同时辅以图片等多种表现形式,以期参与各方对工程风险做到动态了解和掌控,并对风险管理做过程记录备查。结构检查包括经常性检查、定期检查、专项检查等。
文档管理:汇集各种工程参考资料,以供工程各方查阅。
综合管理:配置部署各种工程、监测项目、风险源、测组、测点、仪器参数等属性,以及配置各种模板和用户权限。
系统特点
• 各观测误差不会被积累,各监测点观测精度分布均匀
• 自动化在线监测,不需要手工重复劳动,可以节省项目运营成本
• 测量精度高,平面精度优于±2.5mm、垂直精度优于±5.0mm
• 响应快速,能够快速定位,其初始定位观测时间仅需数分钟
• 可全天候作业,在极度恶劣气候条件下也能真正实现连续实时观测
• 可直接提供绝对或相对变化量,没有量程限制
• 网络通讯方式灵活,系统自动化程度高,可以方便实现远程控制、远程监测、远程数据下载与共享
• 通过传感器得到丰富的荷载效应等数据,通过系统分析,并与计算结果进行对比,可以得出结构的实际状态变化发展趋势,了解结构的安全状况
• 预警发布形式灵活,根据数据的危险程度采用短信、邮件、现场屏幕等方式和渠道进行分级发布,预警信息的发布方便灵活
• 本系统既适用于施工期临时监测,也适合运行期永久监测
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
