工程案例 - 技术产品化 产品工程化 工程标准化

丰富的光纤传感监测工程化经验,实施光纤传感的企业标准,产品生产标准化和工程作业规范化
工程结构监测实施中的技术服务(传感器安装、光纤熔接、系统调试)
  • 作者:聚华信息官
  • 发表时间:2019-08-12 14:47
  • 来源:聚华科技

项目概述

该项目是聚华科技为合作伙伴在监测工程实施过程中提供技术指导服务,主要包括光纤光栅传感器安装、光纤通路熔接、结构数据分析。该工程为某大型隧道施工监测项目,在盾构机推进过程中,对管片进行结构应力监测。


工程说明

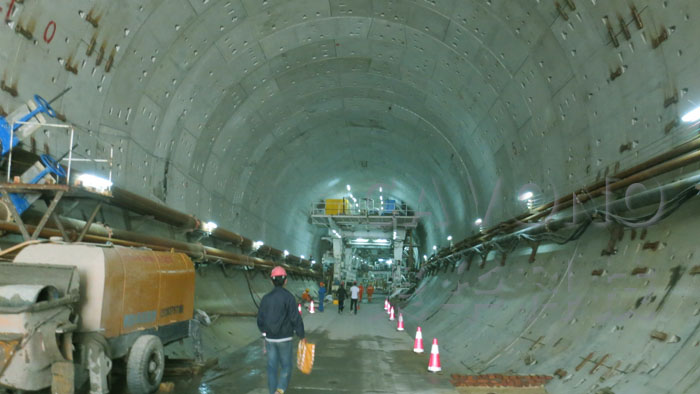

光纤光栅埋入式应变计

隧道施工现场,隧道共计2km,在施工过程中,每隔300米对截面的管片进行应变监测,之前在管片中已经预埋了光纤光栅埋入式应变计。

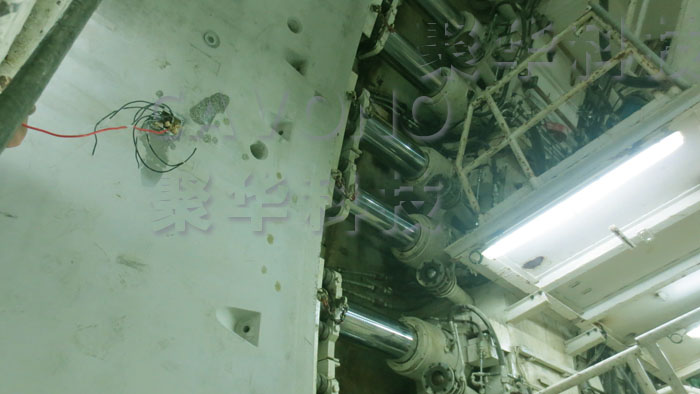

传感器预张拉
盾构机正在安固带有预埋传感器的管片,一个截面有10块管片组成。管片安固之后,由聚华科技技术人员指导完成传感器预张拉、现场调校和光通路熔接等工作。

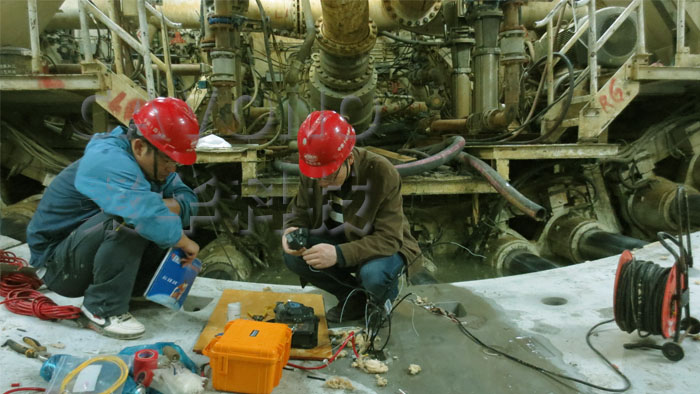

聚华便携式解调仪
工程人员正在现场熔接光通路,在传感器熔接和调校过程中,需要用聚华便携式解调仪对光纤光栅传感器进行精确校准,以使得传感器量程位置达到最佳状态。

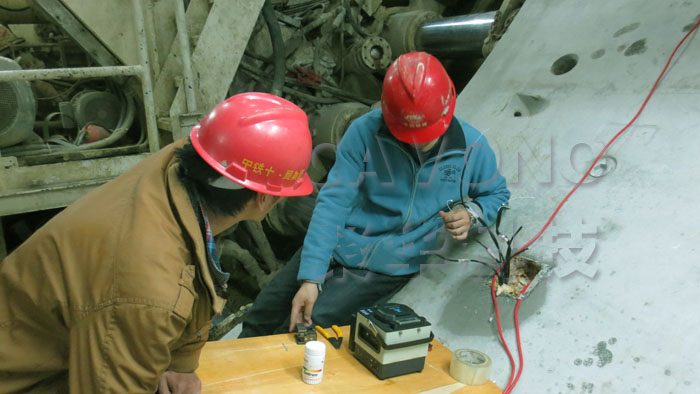

现场光纤熔接
技术人员在现场指导熔接工作,由于业主方施工人员在预埋时留线过短,这给现场熔接工作带来了很大困难,尽管如此,现场施工团队仍然及时有效的完成了熔接工作。

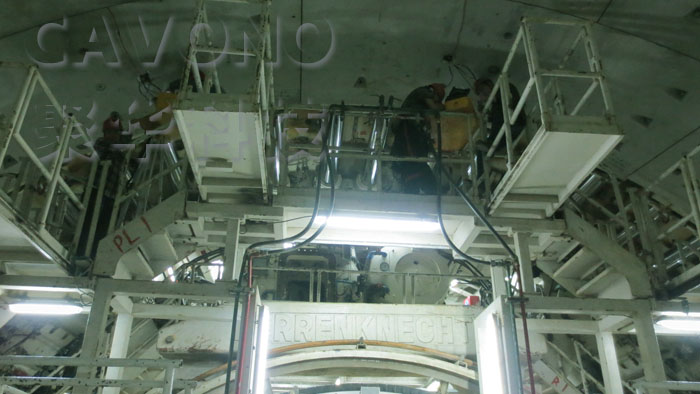

盾构机支架对顶部管片的传感器

工程人员利用盾构机支架对顶部管片的传感器进行光通路熔接,进行施工。该项目采用了德国海瑞克巨型盾构机,该机长120米,挖掘直径达14.7米。监测施工服务均在盾构机间歇作业时间完成。

该项目技术服务间断性历时6个月,聚华科技为合作伙伴提供了优质的技术指导服务,保证了该工程98%的传感器成活率。


关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
