高铁路基沉降监测(光纤光栅传感器生产、传感器安装、光纤熔接、软件开发)
  • 作者:聚华信息官
  • 发表时间:2019-08-12 14:48
  • 来源:聚华光纤传感实验室

项目概述

该项目是由合作方主导、聚华科技全程参与的既有高速铁路路基段、桥梁段沉降监测工程,工程中,聚华范围包括光纤传感监测设备生产、光纤传感施工、视频监控施工、软件系统开发和系统调试工作,该项目主要是监测新建高铁线施工对既有高铁线沉降的影响。光纤传感器施工包括传感器安装调试、光纤光通道熔接服务、光通路及解调仪调试;视频系统施工包括视频探头安装、硬盘录像机调试、光纤熔接及光端机连接调试。

聚华科技光纤光栅静力水准仪沉降高铁监测


监测监控内容

监测内容:路基沉降。

监控内容:新建高铁线施工现场。



总体设计

传感设备采用聚华光纤光栅传感体系,视频监控采用高速红外摄像头及光端机相关的布线方案,主光缆采用24芯光缆。



产品选型

沉降监测:聚华光纤光栅静力水准仪

数据采集:聚华光纤光栅机架式快速解调仪

软件系统:聚华光纤光栅在线监测系统

云服务器:阿里云服务器



工程说明

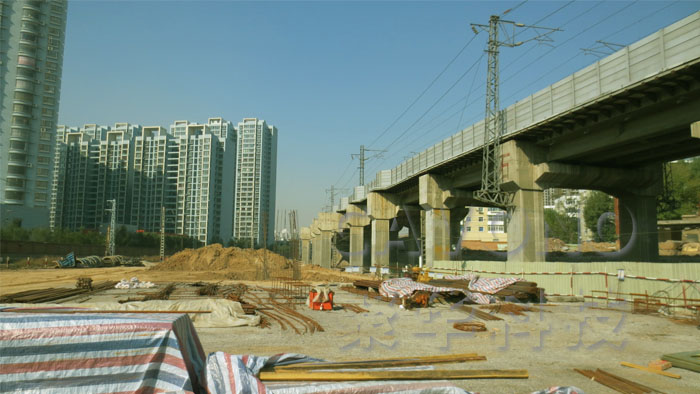

新建高铁线施工和既有铁路线现场

新建高铁线施工和既有铁路线现场,该项目要求能够精确自动化监测施工对既有铁路线的影响,主要是监测路基段、桥梁段的沉降数据。

该项目中,一个光纤通路可以将6~8支光纤光栅静力水准仪串联起来,与传统机电式传感器连接相比,光纤通路大大节省了项目布线和施工成本,同时,光纤传感不受中短距离限制并可保证高质量信号传输。正因如此,光纤传感技术才能够在大型监测项目中迅速推广开来。在此项目中,聚华科技除了提供光纤传感设备外,还承担光纤熔接服务及现场调试服务。工程人员在现场灌注防冻液,此防冻液可确保静力水准仪系统能够在零下30℃正常工作。在该项目组,一组通液通路有10支静力水准仪组成,两只间隔距离为30米。

该项目采用了聚华科技100mm量程的静力水准仪,该静力水准仪具有体积小、精度高、长期运行稳定等特点。安装完成的桥梁段静力水准仪,根据项目所在的野外环境情况,对设备进行了相应的保护。该项目从产品准备、设备生产、到技术施工完成共计历时9个月,产品精度和技术施工工艺均满足业主方要求,截至目前,数据监测平稳,系统整体运行正常。


关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
