聚华发电厂电缆夹层、桥架及电缆沟火情监测解决方案
  • 作者:聚华信息官
  • 发表时间:2019-08-12 15:02
  • 来源:聚华硅谷研究院(CII)

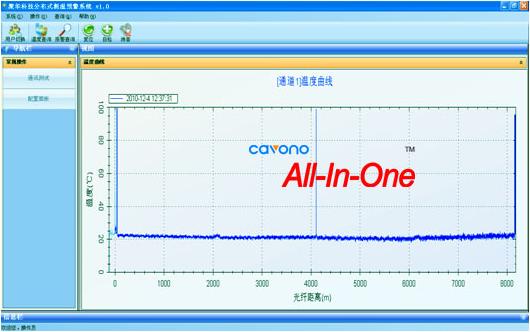

聚华分布式光纤测温

概述

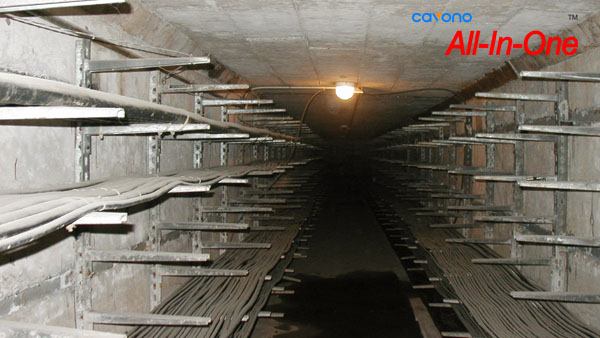

发电厂的电缆种类多、距离长。主厂房、锅炉房等区域各电缆夹层、电缆隧道的电缆桥架的消防安全直接关系到电厂的安全运行。根据电力事故分析,由于电缆故障引发的火灾事故占相当大比例。火灾一旦发生,会导致大面积电缆坏毁,机组被迫停机,造成重大直接经济损失。实时温度检测可以提前预警,以便及时采用有效措施。

传统的测温方法是将某些点式温度传感器安装在电缆沟的重要部位,用光缆进行温度数据传送,其优点是比较经济,但存在安装繁琐,抗电磁干扰能力低,监测不完整等缺点。另一种方法是采用感温电缆,一般只能在固定的温度值报警、误差大、难以准确定位。分布式光纤测温系统是分布的监测系统,测量距离长、精度高、响应快、传输距离远、安装方便、免维护、耐恶劣环境,抗电磁干扰、本安防爆,能够实时监测电缆运行温度,及时发现电缆上的局部过热点,提前预警。

聚华分布式光纤测温系统JH-DTS-A8000线型火灾探测器,集光、电、机械、计算机和微弱信号检测等高新技术为一体,可实现大范围空间温度分布式实时测量,具有测量距离长、无测量盲区、实时监测、可精确定位等优点,在交通隧道、地铁、电力、石化、水利等领域均有广泛应用。

系统设计
1、分布式光纤测温系统实时对现场敷设区域进行温度巡检,监测现场环境温度,100%覆盖隧道区域,无测量盲区。
2、分布式光纤测温系统具有多级定位报警、差温报警和预报警功能,一旦检测到隧道环境温度值或温升速率超过设定的阈值,自动发出声光报警信息,并传送至火灾报警主机。
3、当发生火灾时,及时提供报警信息并准确定位起火位置,并可与其它消防设施进行联动控制。
4、实时温度和报警信息可自动保持,具有历史数据查阅与统计分析功能。
5、系统具有自诊断功能,如果探测光缆受损,系统可及时定位故障点。
6、系统具有多区域配置功能,能对整个测量范围进行分区,分区数可达1000个以上,系统可对每个分区进行分别配置,对某些区域进行重点监测。
7、系统可以进行连续自检测试,以监视设备的工作状态,并且将系统内各设施的状态传递至监控站火灾报警工作站进行显示和监视,具有火警优先功能,发现有故障存在时,将故障信息传到监控站计算机系统。

聚华分布式光纤测温解决方案

光缆敷设
感温探测光缆的安装需贴紧探测区域,以实现温度或火灾的快速响应。对于电缆夹层,每层敷设一根感温探测光缆,沿蛇形敷设。电缆竖井中感温光纤宜紧贴竖井侧壁敷设。电缆接头处感温光纤的设置应将感温光纤盘绕成环,贴附与电缆接头处。环的弯曲半径应不小于光纤外径的20倍。

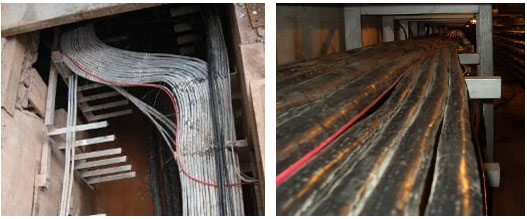

聚华感温光缆敷设

系统特点
聚华科技的分布式光纤测温系统JH-DTS-A8000的功能特点:
• 距离长:16km
• 速度快:2s/通道
• 精度高:0.5℃(全范围)
• 采点密:0.4m采样间隔
• 通道多:一台主机可实现8通道测量
• 系统接口丰富,组网方便
• 报警继电器输出多达48路
• 单一探测器光路设计,可靠性高
• 具有自诊断功能,快速定位故障
• 差定温报警功能,报警方式灵活
• 无漏报,误报率低


关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。

关于光纤光栅传感器
光纤光栅传感器(Fiber Grating Sensor )属于光纤传感器的一种,基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格(Bragg)波长的调制来获取传感信息,是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感,即温度与应变同时引起光纤光栅耦合波长移动,使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此,解决交叉敏感问题,实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
