关于混凝土桥梁裂缝的无损检测技术
  • 作者:聚华信息官
  • 发表时间:2019-08-12 15:06
  • 来源:聚华硅谷研究院(CII)

混凝土桥梁裂缝的存在,使空气中的CO2极易渗透到混凝土内部,在潮湿的环境下CO2能与水泥中的氢氧化钙、硅酸三钙、硅酸二钙相互作用并转化成碳酸盐,中和水泥的基本碱性,使混凝土的碱度降低,导致钢筋的纯化膜遭受破坏,易引起锈蚀,同时由于混凝土碳化会加剧混凝土收缩开裂,导致桥梁结构破坏。

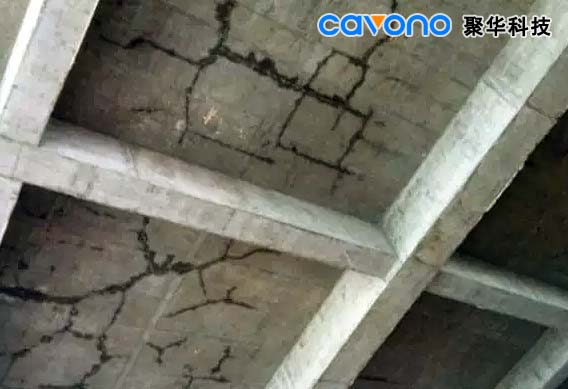

桥梁裂缝无损检测

1、降低混凝土抵抗各种侵蚀性介质的耐腐蚀性能力
(1)溶蚀型混凝土腐蚀。即当水通过裂缝渗入混凝土内部或是软水与水泥石作用时,将一部分水泥的水化产物(如氢氧化钙)溶解并流失,引起混凝土破坏。这种腐蚀在桥墩上表现突出。
(2)盐酸(酸性液体)腐蚀和镁盐腐蚀。这类腐蚀的主要生成物不具有胶凝性,且易被水溶解的松软物质,这些物质能被通过裂缝或孔隙渗透入混凝土内部的水所能溶蚀,使混凝土中的水泥石遭受破坏。
(3)结晶膨胀型腐蚀。它是混凝土受硫酸盐的作用,在裂缝和硅孔隙中形成低溶解度的新生物,逐步积累后将产生巨大的应力使混凝土遭受破坏。

2、影响混凝土结构物的结构强度和稳定性
混凝土桥梁裂缝直接影响混凝土结构物的结构强度和整体稳定性,轻则会影响桥梁结构外观的正常使用和耐久性,严重的贯穿性裂缝可能导致桥梁的完全破坏。

裂缝的无损检测与监测技术
(一)超声波检测
超声波法用于非破损检测,就是以超声波为媒介,获得物体内部信息的一种方法,目前超声法己应用于医疗诊断、钢材探伤、鱼群探测等许多领域。测定裂缝深度,基本上都是将发射探头和接收探头,布置在混凝土同一面上的裂缝附近,但由于所选用的波形种类(纵波、横波及表面波)和声学参数(声速、频率、相位等)的不同,已有许多种具体方法。

(二)冲击弹性波法
一般把弹性体内传播的波总称为弹性波,用人工发射弹性波到弹性体内,探测弹性体内的状态,是广义的弹性波探测法。冲击弹性波法与超声波法的原理是一样的,但远比超声波测定的裂缝深度深,冲击弹性波法只能检测扩展方向与表面成直角,没有分支的单纯裂缝。

(三)声发射检测法
声发射检测法也是利用弹性波进行声学检测的具体检测方法检测裂缝,和其他方法最大的不同是只能检测正在发生的裂缝,不能检测已发生的旧裂缝,对正在发生的裂缝可检测裂缝发生的位置(声发射源定位),裂缝的大小,扩展情况和种类,以及裂缝的深度等。

(四)摄影检测法
摄影检测法主要用作调查混凝土表面的裂缝摄影法包括普通照相机、录象机、放射线、红外线摄影等进行检测。

(五)传感仪器监测
利用埋设在混凝土中的仪器进行裂缝监测,常规技术是利用卡尔逊式或弦式测缝计,其控制范围仅0.12~1,属点式检测,由于裂缝出现的空间随机性,因此往往漏检,为了及时无遗漏地监测裂缝,必须实施大范围的、连续、分布式监测,即所谓全分布监测。

(六)光纤传感网络监测
光纤传感应用于结构工程监测始于20世纪90年代初,如航空航天器、桥梁等的温度、振动、应变检测等裂缝的发生可以用埋设在混凝土中光纤的光强变化监测,而裂缝的定位可用多模光纤在裂缝处的光强突然下降或诊断完成,通过衰减曲线上的裂缝损耗突变点,可以准确地确定裂缝的位置,针对混凝土裂缝检测的特点,研制出基于光时域反射技术的光纤裂缝传感网络,可实现桥梁混凝土结构的分布检测,凡裂缝与光纤传感网络相交,均可感知,并可定宽、定位、定向。
