JH-FGS-B4光纤光栅应变计(微型)
概述

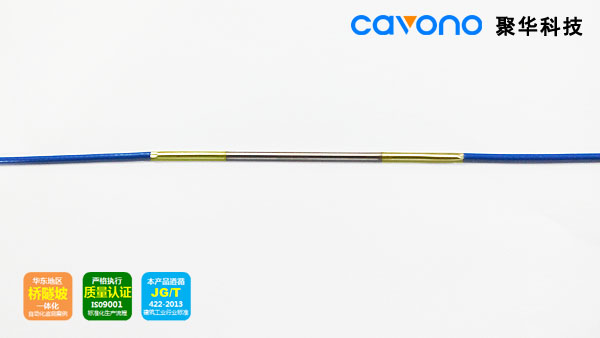

JH-FGS-B4光纤光栅应变计(微型)主要用于各种结构物表面的应力应变监测,产品采用特有的弹性梁结构,具有较高的测量分辨率和测量精度。
该产品采用小型化结构设计,传感器直径只有3mm,标距从50mm到200mm可定制,适合小型化安装空间的要求。
现场安装时先将两端的底座点焊或用螺栓固定在被测点两端,然后通过螺母将传感器方便地固定在底座上,在一些临时性监测实验场合,亦可胶粘方式直接将传感器固定在结构表面。
产品符合国家建筑工业行业标准JG/T 422-2013。
产品特点
• 小型化设计,传感器直径只有3mm;
• 安装方便,既可进行长期监测,又可在短期监测,能重复使用;
• 双光栅,具有优良的温度补偿功能,非常适用于野外各种复杂的工程监测环境;
• 尾纤采用PU披覆铠装光缆,具有优异的耐温性能和耐腐蚀、耐老化性能,适应长期野外存活环境;
• 稳定性好、可靠性高。
技术参数
项目 | 参数值 |
量程(με) | ±1500 |
精度(με) | 1%F.S. |
分辨率(με) | 0.1% F.S. |
光栅数量 | 1 |
光栅中心波长(nm) | 1528~1563 |
反射率 | ≥85% |
工作温度范围(℃) | -30~85 |
尺寸(mm) | Φ3x50,Φ3x100,Φ3x150 |
尾纤 | PE披覆铠装光缆,两端各1.5m,可定制 |
连接方式 | 熔接或FC/APC接头 |
安装方式 | 焊接/粘接/螺栓固定 |

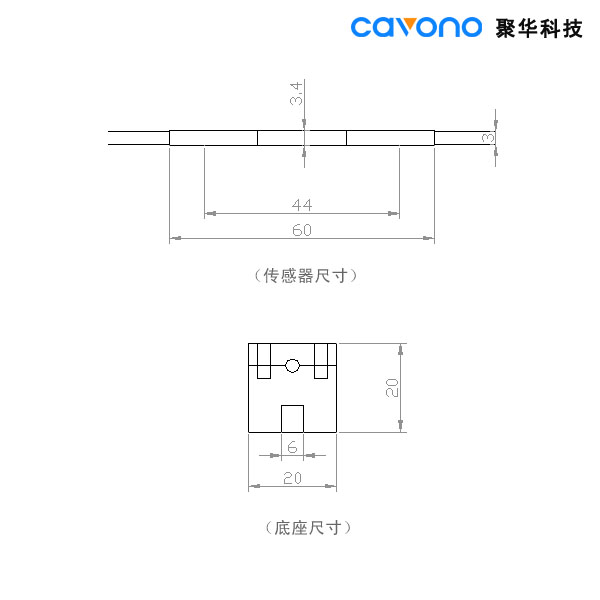

产品尺寸
