JH-FGS-F2光纤光栅钢筋应力传感器、轴力计、应力计、钢筋测力
- 作者：聚华科技
- 发表时间：2023-02-16 14:32
- 来源：聚华硅谷研究院（CII）

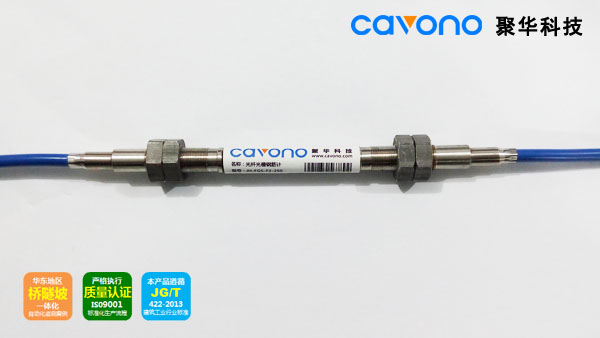

JH-FGS-F2 光纤光栅钢筋计（应力）
概述
JH-FGS-F2光纤光栅钢筋计（应变型）应用于不同规格钢筋应力、锚杆应力的准确测量，是聚华科技针对桥梁混凝土箱梁、大坝坝体、高层建筑桩基及矿井巷道围岩内部应力变形测量需求开发的高性能测力计。该传感器广泛用于桥梁，大坝，基坑建筑，隧道，船舶及其他大型结构的长期健康监测，适应不同规格钢筋应力测量，也可用于其他类似钢结构应力的测量。
JH-FGS-F2基于CAVONO工业级设计，采用应变计结构设计，安装方便，用于不同规格钢筋结构应力的准确测量，不需要将被测钢筋截断。
现场安装时，直接将传感器两端底座焊接在被测混凝土结构主应力钢筋上，然后将传感器安装在两端底座上，通过两边螺母可以精准调整预张拉状态，直接测量主应力钢筋内力。
该产品采用Φ6.0铠装尾纤封装，植入成活率高。产品符合国家建筑工业行业标准JG/T 422-2013。
产品特点
• 长期稳定性好，埋入存活率高；长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境。
技术参数
| 项目 | 参数值 |
| 量程（KN） |
拉伸：0~250 压缩：0~150 |
| 精度 | 1%F.S. |
| 分辨率 | 0.1% F.S. |
| 光栅数量 | 1 |
| 光栅中心波长(nm) | 1528~1563 |
| 反射率 | ≥80% |
| 工作温度范围（℃） | -30~80 |
| 尺寸(mm) | Φ15X150 |
| 尾纤 | 耐腐蚀PU披覆铠装，两端各1.5m，可定制 |
| 连接方式 | 熔接、防水型FC/APC接头 |
| 安装方式 | 两端焊接/并置式埋入 |

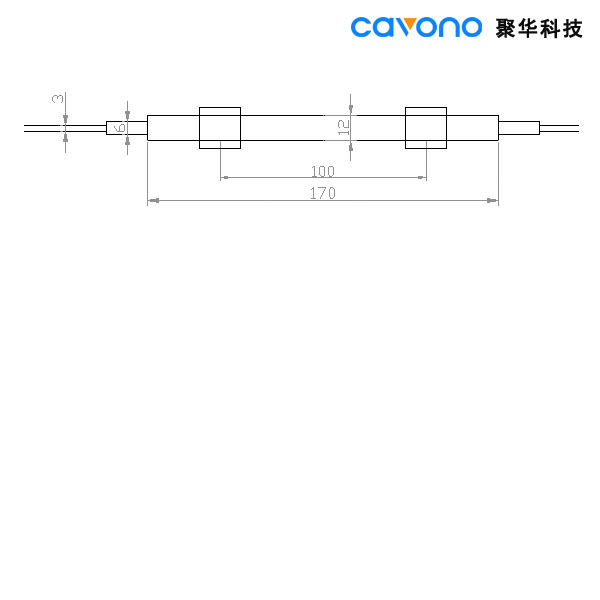

产品尺寸
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于光纤光栅传感器
光纤光栅传感器（Fiber Grating Sensor ）属于光纤传感器的一种，基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格（Bragg）波长的调制来获取传感信息，是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感，即温度与应变同时引起光纤光栅耦合波长移动，使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此，解决交叉敏感问题，实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
