JH-FGS-D2光纤光栅应变传感器、贴片式、应变计、铜、40mm标距
  • 作者:聚华信息官
  • 发表时间:2023-02-16 14:32
  • 来源:聚华硅谷研究院(CII)

JH-FGS-D2 光纤光栅贴片式应变计
JH-FGS-D2 光纤光栅贴片式应变计(铜材料)

概述
JH-FGS-D2光纤光栅贴片式应变计应用于各种材料的表面应变监测,如金属、混凝土表面等监测项目的应变测量。该传感器用传统方法胶接到材料结构上,安装十分简单。
JH-FGS-D2基于CAVONO革命性技术设计,采用铜片加工而成,安装时,一般采用胶水固化,将铜片用胶水固化于被测体表面。
该产品具有一定的柔软性,可适合于弯曲表面的应变应力监测。

产品特点
• 高精度,长期稳定性好,在恶劣环境下性能优越,抗机械疲劳;
• 多个传感器阵列,一根光纤上串联多个传感器;
• 非电相关传感器,消除电回声探测和电火花危险,不受电磁干扰;
• 适合应用于恶劣环境,体积小,玻璃光纤制造,使用非可见光,本身不产生电磁波;
• 衍生不同类型传感器可测量多种参数,如应变、温度、位移、压力等;
• 尾纤采用耐腐蚀PU披覆铠装光缆,具有优异耐温性能和耐腐蚀、耐老化性能,适应长期野外环境。

技术参数

项目 参数值
量程(με) ±2000
精度(με) 1%F.S.
分辨率(με) 0.1% F.S.
光栅数量 1
光栅中心波长(nm) 1528~1563
反射率 ≥80%
工作温度范围(℃) -30~85
尺寸(mm) 45 x15 x 1
尾纤 耐腐蚀PU披覆铠装,两端各1.5m,可定制
连接方式 熔接或FC/APC接头
安装方式 点焊/胶接

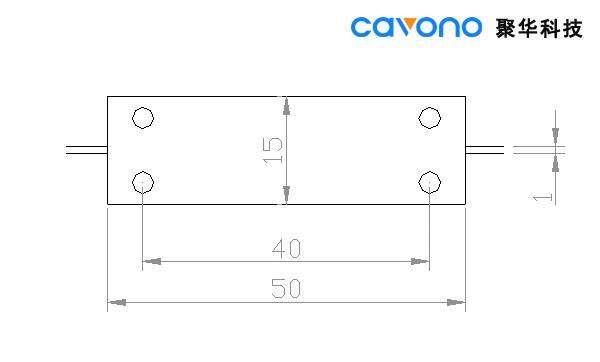

产品尺寸
JH-FGS-D2 光纤光栅贴片式应变计

关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。

关于光纤光栅传感器
光纤光栅传感器(Fiber Grating Sensor )属于光纤传感器的一种,基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格(Bragg)波长的调制来获取传感信息,是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感,即温度与应变同时引起光纤光栅耦合波长移动,使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此,解决交叉敏感问题,实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
