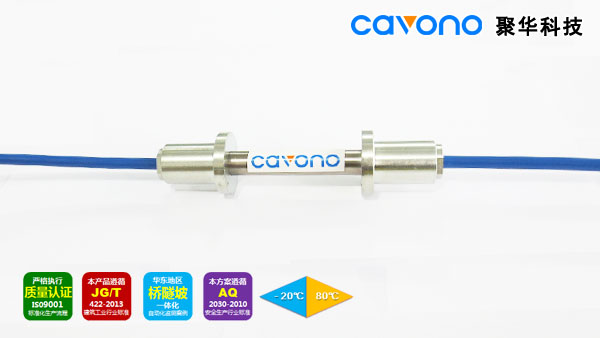

JH-FGS-A1光纤光栅埋入式应变计

概述

  JH-FGS-A1光纤光栅埋入式标准型应变计主要用于混凝土、钢筋混凝土或可塑性材料如基础、桩基、桥梁、隧道、衬砌等内部应变测量，以便于长期观测器结构应力应变的变化并进行状态分析。

  JH-FGS-A1采用特有的弹性梁结构，具有较高的测量分辨率和测量精度，其内部敏感元件，无电源、本质安全、不受电磁干扰及雷击损伤，且可通过光纤进行长距离传输（30km）。

  现场安装时先将传感器固定在钢筋笼或其他支护结构上，然后在进行浇筑。

  产品符合国家建筑工业行业标准JG/T 422-2013。

产品特点
• 安装方便，适合进行长期监测，尤其适用于混凝土箱梁、其他混凝土浇筑结构；
• 单光栅，适用于环境温度变化小的工程，占用波长带宽资源少，批量实用性高，节省项目整体成本；
• 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境；
• 稳定性好、可靠性高。

 技术参数

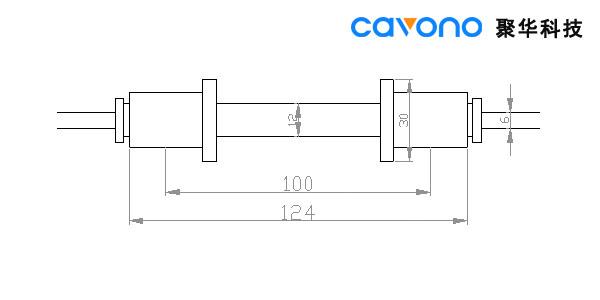

产品尺寸

关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。

关于光纤光栅传感器
光纤光栅传感器（Fiber Grating Sensor ）属于光纤传感器的一种，基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格（Bragg）波长的调制来获取传感信息，是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感，即温度与应变同时引起光纤光栅耦合波长移动，使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此，解决交叉敏感问题，实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。

关于聚华科技
杭州聚华光电科技有限公司（Cavono,Inc.）是一家基于物联网光纤传感器技术从事土木工程结构健康监测与预警管理的高新技术企业，聚华是光纤光栅传感器产品提供商和土木工程结构健康监测一站式解决方案优质合作伙伴。公司专注于桥梁、隧道、边坡、基坑、地铁、矿山、电力等土木工程领域的结构健康监测相关产品的研发、生产、推广与应用，以提供野外光纤传感器自动化监测产品、工程结构安全监测一站式解决方案见长。主要以光纤光栅传感器技术、分布式光纤测温技术、工程安全自动化云计算软件、工程化专业领域数据分析为技术核心。 www.juhualab.com
