光纤光栅传感器
JH-FGT-C2光纤光栅温度传感器、温度计、陶瓷、非金属、微型、级联传感器
- 作者：聚华信息官
- 发表时间：2023-02-16 14:33
- 来源：聚华硅谷研究院（CII）
JH-FGT-C2 光纤光栅非金属温度计
概述
JH-FGT-C2光纤光栅温度计（陶瓷型II）采用非金属技术设计，无源、不带电、本质安全，不受6电子干扰和雷击损伤，广泛应用于变电站、开关柜、变压器、核电站、生产流水线等温度场长期监测，也可用于工业工程感温火灾探测与自动报警。
JH-FGT-C2传感器采用毛细陶瓷工艺封装，具有导热性快、测量精度高等特点，适用于温度变化较快的应用场合。该传感器可定制成两端出线的微型传感器，也可定制成单端出线的探头式传感器，可供定制传感器外径尺寸为Φ2x60/Φ1.8x60/Φ1.4x60（mm）。
产品符合国家建筑工业行业标准JG/T 421-2013。
产品特点
• 防水防潮，在恶劣环境下性能优越，抗机械疲劳；
• 本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强；
• 尾纤采用耐高温、耐腐蚀的特氟龙光纤，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境；
• 不产生静电或电火花；
• 采用导热陶瓷等非金属材料封装。
• 小型化工艺封装。
技术参数
| 项目 | 参数值 |
| 量程（℃） | -30~120 |
| 精度 | 0.5%F.S. |
| 分辨率 | 0.1% F.S. |
| 光栅数量 | 1 |
| 光栅中心波长(nm) | 1525~1565 |
| 反射率 | ≥80% |
| 工作温度范围（℃） | -30~120 |
| 尺寸(mm) | Φ2x60;Φ1.8x60;Φ1.4x60 |
| 尾纤 | 耐高温、耐腐蚀特氟龙光纤，两端各1.2m，可定制 |
| 连接方式 | 熔接 |
| 安装方式 | 机械固定 |

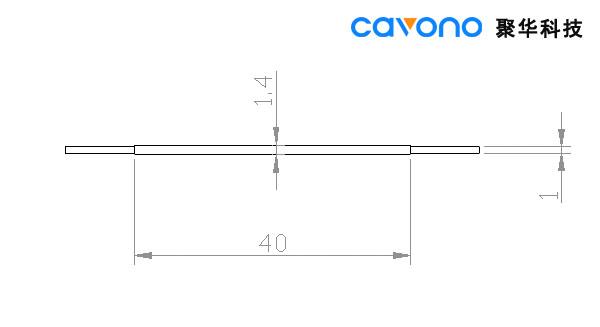

产品尺寸
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于光纤光栅传感器
光纤光栅传感器（Fiber Grating Sensor ）属于光纤传感器的一种，基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格（Bragg）波长的调制来获取传感信息，是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感，即温度与应变同时引起光纤光栅耦合波长移动，使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此，解决交叉敏感问题，实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
