JH-FGD-C1 光纤光栅静力水准仪
概述
JH-FGD-C1光纤光栅静力水准仪用于监测多点相对沉降量,即各测点的垂直位移相对于基准点的变化,以此精准计算各测点的相对沉降量。该传感器主要用于铁路、地铁、路基沉降、隧道沉降、大坝及各种结构沉降的高精度实时监测,也可用于桥梁扰度和其他结构垂直变形的监测。
JH-FGD-C1传感器系统由多只同型号传感器组成,储液罐之间由通气管和通液管相连通,基准点置于一个稳定的水平基点,其他置于标高大致相同的不同位置,当其他储液罐相对于基准点发生升降时,将引起基准点液面的上升或下降。通过测量传感器液位变化,来计算各测点相对水平基点的升降变化。
产品特点
• 抗震性好,轻质浮筒,受震影响小;
• 本质安全,不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强。
技术参数
项目 | 参数值 |
量程(mm) | 100,200 |
精度 | 1%F.S. |
分辨率 | 0.1% F.S. |
光栅数量 | 2 |
光栅中心波长(nm) | 1528~1563 |
反射率 | ≥80% |
工作温度范围(℃) | -30~80 |
尺寸(mm) | Φ133X330,Φ133X430 |
连接方式 | 熔接、防水型FC/APC接头 |
安装方式 | 机械固定 |

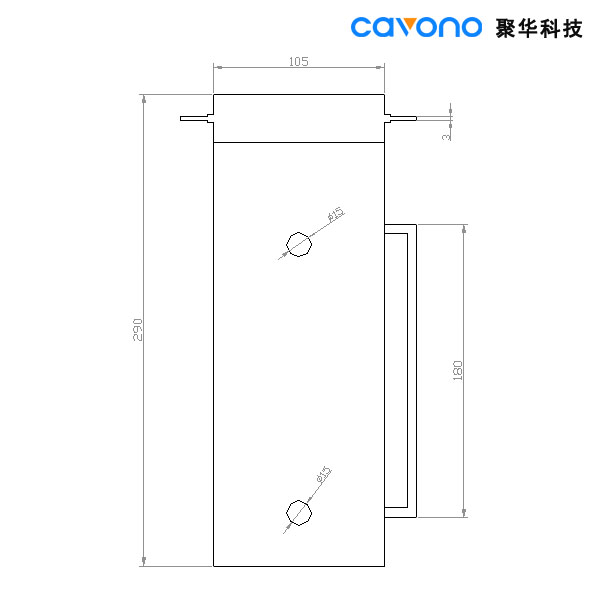

产品尺寸
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于光纤光栅传感器
光纤光栅传感器(Fiber Grating Sensor )属于光纤传感器的一种,基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格(Bragg)波长的调制来获取传感信息,是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感,即温度与应变同时引起光纤光栅耦合波长移动,使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此,解决交叉敏感问题,实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
