H-FGP-C3光纤光栅气压传感器、气压计、气压测量
- 作者:聚华信息官
- 发表时间:2023-02-16 14:35
- 来源:聚华硅谷研究院(CII)
JH-FGP-C3 光纤光栅气压计
概述
JH-FGP-C3光纤光栅气压计适用于精准测量结构物内部空间内的气体、空隙水压力或渗透压力。
JH-FGP-C3传感器采用光纤无电探测技术,在结构设计上采用独有的压力弹性元件作为传感基底,专为精确测量完全饱和或者部分饱和土壤和岩石中的小孔水压而设计,防水防潮、具有长期可靠性好等特点。
JH-FGP-C3传感器主要应用于小量程、高精度的应用环境。
产品特点
• 防水防潮、对电磁干扰不敏感,长期可靠;
• 在恶劣环境下性能优越,抗机械疲劳;
• 本质安全,抗腐蚀、抗污染、抗雷击能力强;
• 内部光纤应变元件采用金属化封装,长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好;
• 尾纤采用耐腐蚀PU披覆铠装光缆,具有优异耐温性能和耐腐蚀、耐老化性能,适应长期野外环境;
• 布置简单,可与其他类型光纤光栅传感器混合使用。
技术参数
项目 | 参数值 |
量程(KPa) | 4,6,8,10 |
精度 | 0.4%F.S. |
分辨率 | 0.1% F.S. |
光栅数量 | 2 |
光栅中心波长(nm) | 1528~1563 |
反射率 | ≥80% |
工作温度范围(℃) | -30~80 |
尺寸(mm) | Φ50X35 |
连接方式 | 熔接、防水型FC/APC接头 |
安装方式 | 机械固定 |

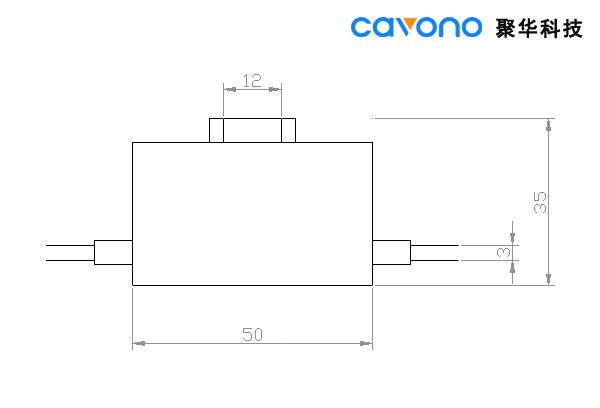

产品尺寸
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于光纤光栅传感器
光纤光栅传感器(Fiber Grating Sensor )属于光纤传感器的一种,基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格(Bragg)波长的调制来获取传感信息,是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感,即温度与应变同时引起光纤光栅耦合波长移动,使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此,解决交叉敏感问题,实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
