JH-FGP-A1光纤光栅渗压计、孔压计、水压水位测量
  • 作者:聚华信息官
  • 发表时间:2023-02-16 14:34
  • 来源:聚华硅谷研究院(CII)

聚华科技JH-FGP-A1 光纤光栅渗压计
JH-FGP-A1 光纤光栅渗压计

概述
JH-FGP-A1光纤光栅渗压计用于液体、气体等流体压力的精准测量,该传感器埋设在水工建筑物、基岩内或安装在测压管、钻孔、堤坝、管道和压力容器里,测量孔隙水压力或液体液位,也可用于大坝渗流渗压监测、压力容器测量、油、水、气压力测量、水位监测。
JH-FGP-A1传感器基于CAVONO工业级设计,采用独有的压力弹性元件作为传感基底,专为精确测量完全饱和或者部分饱和土壤和岩石中的小孔水压而设计。
主要应用场合:抽水井、观测孔和水库堤坝的水位降低和恢复测试;地基、河堤、挡土墙和小水坝的小孔水压监测;隧道、矿井、管道和其他地下工程设施的稳定性研究;液位测量。

产品特点
• 本质安全,不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强;
• 内部光纤应变元件采用金属化封装,长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好;
• 尾纤具有优异耐温性能和耐腐蚀、耐老化性能。

技术参数

项目 参数值
量程(kPa) 200~3000
精度 1%F.S.
分辨率 0.1% F.S.
光栅数量 2
光栅中心波长(nm) 1528~1563
反射率 ≥80%
工作温度范围(℃) -30~80
尺寸(mm) Φ50X50
尾纤 耐腐蚀PU披覆铠装,两端各1.5m,可定制
连接方式 熔接、防水型FC/APC接头
安装方式 钻孔埋入

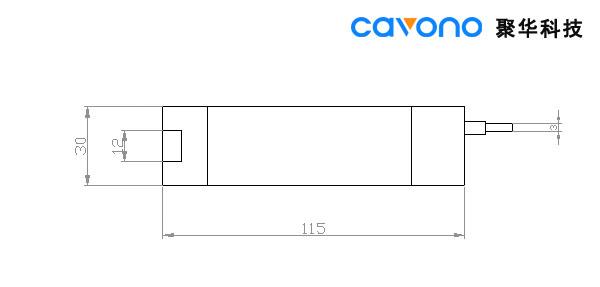

产品尺寸
聚华科技JH-FGP-A1 光纤光栅渗压计

关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变,以及边界条件和体系的连续性,体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化,损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测,通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。

关于光纤光栅传感器
光纤光栅传感器(Fiber Grating Sensor )属于光纤传感器的一种,基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格(Bragg)波长的调制来获取传感信息,是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感,即温度与应变同时引起光纤光栅耦合波长移动,使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此,解决交叉敏感问题,实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。

关于聚华科技
杭州聚华光电科技有限公司(Cavono,Inc.)是一家基于物联网光纤传感器技术从事土木工程结构健康监测与预警管理的高新技术企业,聚华是光纤光栅传感器产品提供商和土木工程结构健康监测一站式解决方案优质合作伙伴。公司专注于桥梁、隧道、边坡、基坑、地铁、矿山、电力等土木工程领域的结构健康监测相关产品的研发、生产、推广与应用,以提供野外光纤传感器自动化监测产品、工程结构安全监测一站式解决方案见长。主要以光纤光栅传感器技术、分布式光纤测温技术、工程安全自动化云计算软件、工程化专业领域数据分析为技术核心。www.juhualab.com
