JH-FGH-A1光纤光栅倾斜仪、倾角传感器、测斜仪、角度传感器
- 作者：聚华信息官
- 发表时间：2023-02-16 14:35
- 来源：聚华硅谷研究院（CII）
JH-FGH-A1光纤光栅倾斜仪
概述
JH-FGH-A1光纤光栅倾斜仪根据岩（土）体深部位移变形特点而开发的一款高精度倾角仪，该传感器用于混凝土坝侧向变形的监测；斜坡和人工边坡滑移面位置和变形方向的确定；基坑开挖、大型洞室边墙、竖井、隧道、坑道及地下工程周边地区稳定性监测；滑坡深部位移监测；码头、桥基、桥台、挡土墙等斜度监测。
JH-FGH-A1传感器采用CAVONO工业级设计，应变结构设计上减小了温度灵敏系数，在传感器内部设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。
产品符合国家建筑工业行业标准JG/T 422-2013。
产品特点
• 小型化设计，传感器直径只有3mm；
• 安装方便，既可进行长期监测，又可在短期监测，能重复使用；
• 双光栅，具有优良的温度补偿功能，非常适用于野外各种复杂的工程监测环境；
• 尾纤采用PU披覆铠装光缆，具有优异的耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境；
• 稳定性好、可靠性高。
技术参数
| 项目 | 参数值 |
| 量程（°） | ±5 |
| 精度 | 1%F.S. |
| 分辨率 | 0.1% F.S. |
| 光栅数量 | 2 |
| 光栅中心波长(nm) | 1528~1563 |
| 反射率 | ≥80% |
| 工作温度范围（℃） | -30~80 |
| 尺寸(mm) | Φ42X105 |
| 尾纤 | 耐腐蚀PU披覆铠装，两端各1.5m，可定制 |
| 连接方式 | 熔接、防水型FC/APC接头 |
| 安装方式 | 机械固定 |

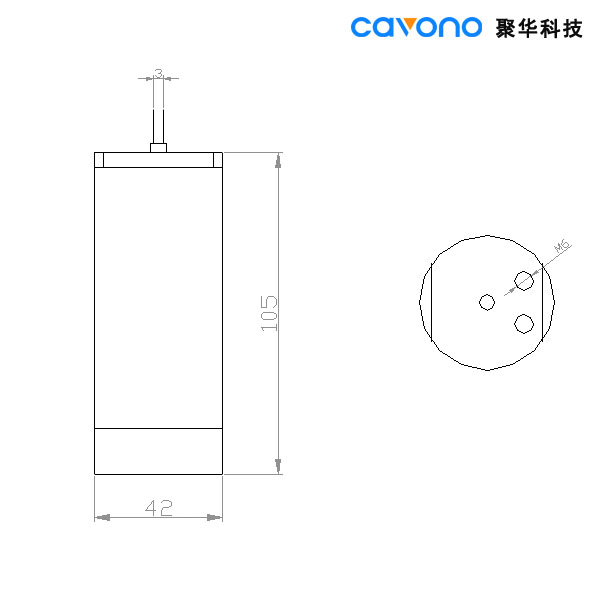

产品尺寸
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于光纤光栅传感器
光纤光栅传感器（Fiber Grating Sensor ）属于光纤传感器的一种，基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格（Bragg）波长的调制来获取传感信息，是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感，即温度与应变同时引起光纤光栅耦合波长移动，使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此，解决交叉敏感问题，实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
