JH-FGV-A1 光纤光栅加速度计
概述
JH-FGV-A1光纤光栅加速度计主要用于桥梁、大坝、大型结构等低频振动监测，具有精度高、灵敏度好、抗干扰、寿命长等特点。通过多只传感器的组装，可实现两维、三维加速度的测量。
JH-FGV-A2型光纤光栅加速度计主要用于桥梁索力监测，桥梁、路基等各类工程结构的振动监测，也可用于引擎，发电机泵的频率测量。JH-FGV-A2传感器采用光纤光栅技术，体积小，灵敏度和可靠性高，可在恶劣环境下长期工作。该传感器要求对应解调仪的采集频率不低于800Hz。
两款加速度计需要与CAVONO高速光纤光栅解调仪匹配才能完美使用。
产品特点
• 分辨率高，频率响应范围宽；
• 应用场合广泛，阻尼器动载测试、桥梁结构动应变测量、土木工程结构振动测量；
• 防水防潮，在恶劣环境下性能优越，抗机械疲劳；
• 本质安全，抗腐蚀、抗污染、抗雷击能力强；
• 尾纤采用耐高温、耐腐蚀的特氟龙光纤，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外存活环境。
技术参数
| 项目 | JH-FGV-A1 | JH-FGV-A2 |
| 量程（g） | ±2 | ±5 |
| 频率范围（Hz） | 1~40 | 4~300 |
| 分辨率（μg） | 500 | 500 |
| 光栅中心波长(nm) | 1528~1563 | 1528~1563 |
| 反射率 | ≥85% | ≥85% |
| 工作温度范围（℃） | -30~85 | -30~85 |
| 光栅数量 | 1 | 1 |
| 尺寸(mm) | 54x48x25 | 54x48x25 |
| 安装方式 | 胶接/螺栓固定 | 胶接/螺栓固定 |

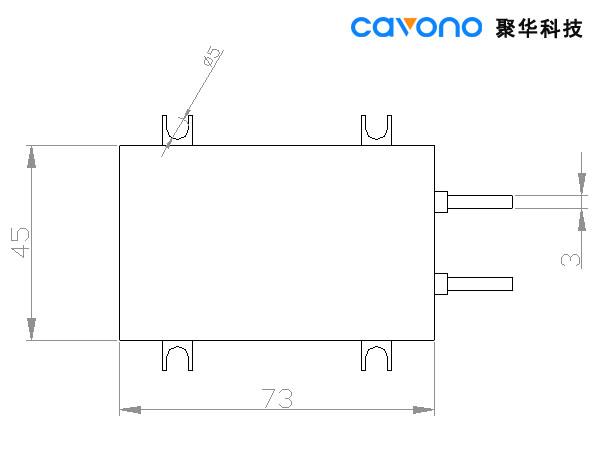

产品尺寸
关于结构健康监测
结构健康监测是指对工程结构实施损伤检测和识别。 我们这里所说的损伤包括材料特性改变或结构体系的几何特性发生改变，以及边界条件和体系的连续性，体系的整体连续性对结构的服役能力有至关重要的作用。 结构健康监测涉及到通过分析定期采集的结构布置的传感器阵列的动力响应数据来观察体系随时间推移产生的变化，损伤敏感特征值的提取并通过数据分析来确定结构的健康状态。对于长期结构健康监测，通过数据定期更新来估计结构老化和恶劣服役环境对工程结构是否有能力继续实现设计功能。
关于光纤光栅传感器
光纤光栅传感器（Fiber Grating Sensor ）属于光纤传感器的一种，基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格（Bragg）波长的调制来获取传感信息，是一种波长调制型光纤传感器。光纤光栅传感器可以实现对温度、应变等物理量的直接测量。由于光纤光栅波长对温度与应变同时敏感，即温度与应变同时引起光纤光栅耦合波长移动，使得通过测量光纤光栅耦合波长移动无法对温度与应变加以区分。因此，解决交叉敏感问题，实现温度和应力的区分测量是传感器实用化的前提。通过一定的技术来测定应力和温度变化来实现对温度和应力区分测量。这些传感器主要包括光纤光栅应变传感器、温度传感器、加速度传感器、位移传感器、压力传感器、流量传感器、液位传感器等。
关于聚华科技
杭州聚华光电科技有限公司（Cavono,Inc.）是一家基于物联网光纤传感器技术从事土木工程结构健康监测与预警管理的高新技术企业，聚华是光纤光栅传感器产品提供商和土木工程结构健康监测一站式解决方案优质合作伙伴。公司专注于桥梁、隧道、边坡、基坑、地铁、矿山、电力等土木工程领域的结构健康监测相关产品的研发、生产、推广与应用，以提供野外光纤传感器自动化监测产品、工程结构安全监测一站式解决方案见长。主要以光纤光栅传感器技术、分布式光纤测温技术、工程安全自动化云计算软件、工程化专业领域数据分析为技术核心。www.juhualab.com
